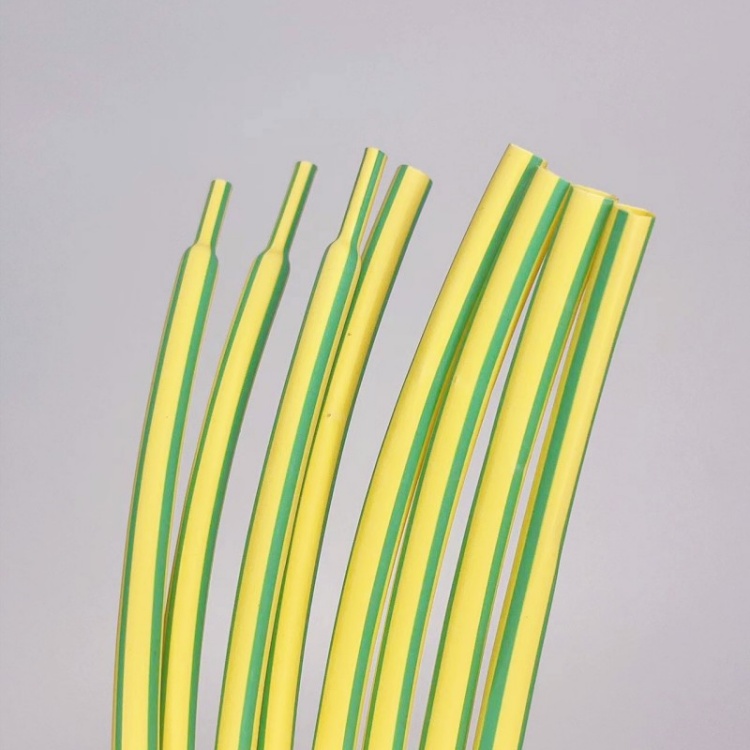

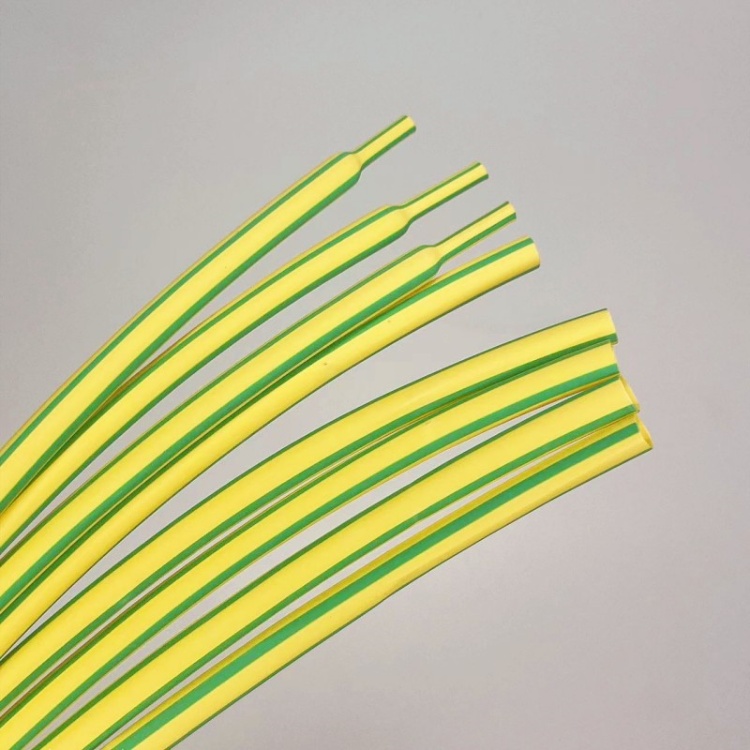

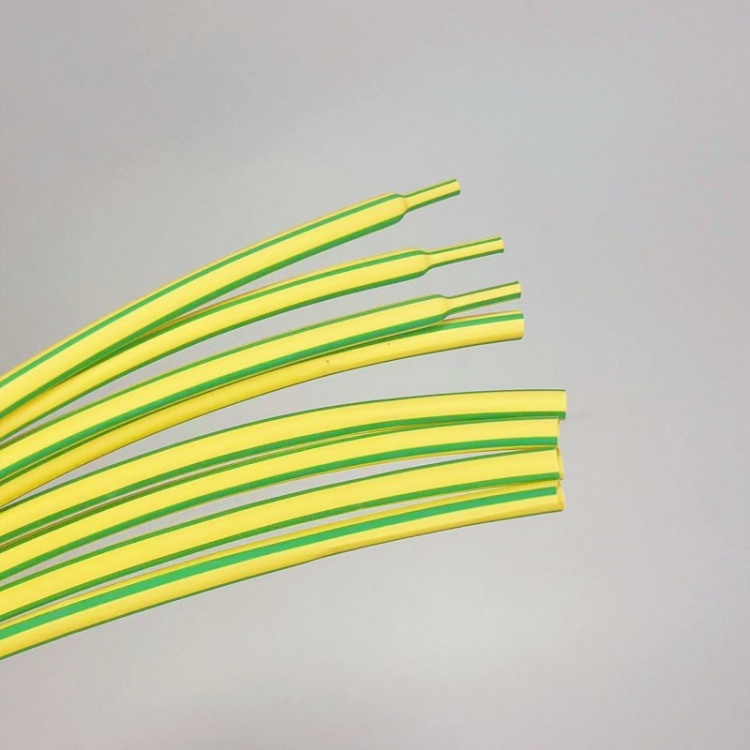

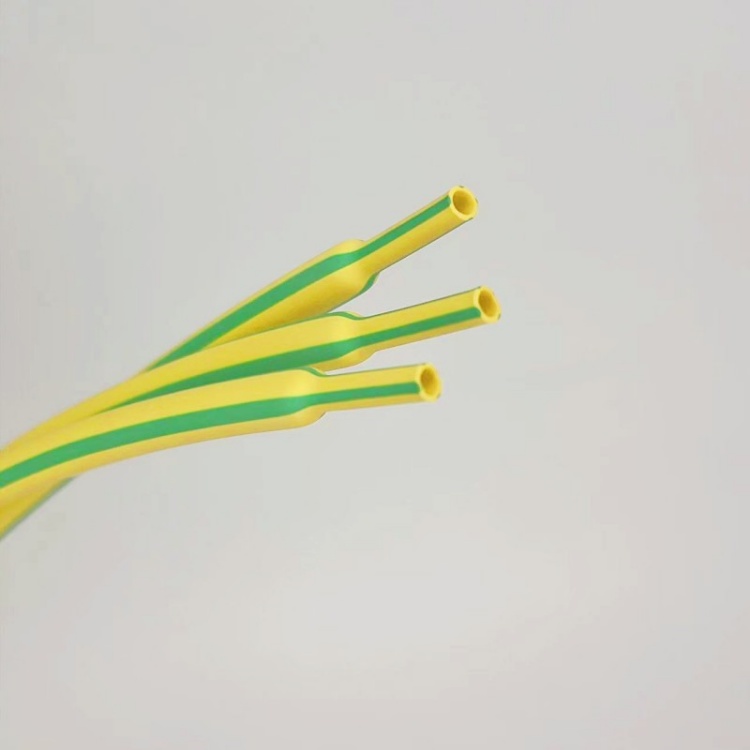

TB135 (YG) 軍標柔軟阻燃型黃/綠雙色熱縮管
產品簡介
產品符合SAE-AMS-DTL-23053/5 CLASS 1&3軍標需求，材料組成中不含PBB、PBBO、PBBE和重金屬化合物等對環境有害物質。具有柔軟、阻燃特點，具有兩倍、三倍收縮兩種產品。易于安裝，而且對地面導體易于識別，主要用于黃綠電線的接頭連接，線纜中地線或其他特殊線路、管道的標識。
性能特點
柔軟、阻燃、環保、黃綠雙色條紋
關鍵指標
收縮比率： 2 ：1
收縮溫度： 90C~130C
工作溫度： -55C~135C
耐壓等級： 600V
安全認證：125CVW-1 600V
阻燃等級： UL224 VW- 1 EN45545-2 TB3138 DIN5510-2 采用標準：符合GJB 7270-2011 GJB 7279-2011
QCR 642-2018 TB3139-2021
標準顏色： 黃綠色
技術指標
測試項目 | 測試方法 | 性能指標 |
拉伸強度 | ASTM D 2671 | >14MPa |
斷裂伸長率 | ASTM D 2671 | >800% |
熱老化后 (175℃ /168hrs) 拉伸強度 斷裂伸長率 | ASTM D 2671 | >14MPa >350% |
阻燃性 | UL 224 VW- 1 | 通過 |
熱沖擊 (250℃ / 4 hrs.) | ASTM D 2671 | 無裂紋 |
冷彎曲 (-55℃ / 4 hrs.) | ASTM D 2671 | 無裂紋 |
擊穿強度 | ASTM D 150 | >20kV/mm |
體積電阻率 | ASTM D 876 | >10 14Ω .cm |
銅腐蝕 | UL 224 | 通過 |
吸水率 | ASTM D 570 | <0. 15% |
抗化學試劑 | SAE-AMS-DTL-23053/5 | 通過 |
縱向收縮率 | UL 224 | ±5% |
偏心率 | UL 224 | <30% |
3:1 產品規格 (公制/英制)
標稱規格 | 供應尺寸 (mm) | 回縮后尺寸 (mm) | 標準長度 (米/盤) | ||
mm | inch | 內 徑 | 內徑(最大值) | 壁厚(最小值) | |
1.5/0.5 | 1/16 | 1.6 | 0.5 | 0.51 | 200 |
2.4/0.8 | 3/32 | 2.4 | 0.8 | 0.51 | 200 |
3/1 | 1/8 | 3.2 | 1.0 | 0.55 | 200 |
4.5/1.5 | 3/16 | 4.8 | 1.5 | 0.60 | 100 |
6/2 | 1/4 | 6.4 | 2.0 | 0.65 | 100 |
9/3 | 3/8 | 9.5 | 3.0 | 0.75 | 100 |
12/4 | 1/2 | 12.7 | 4.0 | 0.75 | 50 |
18/6 | 3/4 | 19.1 | 6.0 | 0.85 | 50 |
24/8 | 1 | 25.4 | 8.0 | 1.00 | 50 |
39/13 | 1 1/2 | 39.0 | 13.0 | 1.15 | 50 |
可按要求定制特殊尺寸及包裝。
2:1 產品規格 (英制)
標稱尺寸 (inch) | 供應尺寸 | 回縮后尺寸 (mm) | 標準長度 (米/盤) | |
內徑(最小值) | 內徑(最大值) | 壁厚(最小值) | ||
3/64 | 1.2 | 0.6 | 0.33 | 200 |
1/16 | 1.6 | 0.8 | 0.36 | 200 |
3/32 | 2.4 | 1.2 | 0.44 | 200 |
1/8 | 3.2 | 1.6 | 0.44 | 200 |
3/16 | 4.8 | 2.4 | 0.56 | 100 |
1/4 | 6.4 | 3.2 | 0.56 | 100 |
5/16 | 8.0 | 4.0 | 0.56 | 100 |
3/8 | 9.5 | 4.8 | 0.56 | 100 |
1/2 | 12.7 | 6.4 | 0.65 | 50 |
5/8 | 16.0 | 8.0 | 0.69 | 50 |
3/4 | 19.1 | 9.5 | 0.80 | 50 |
1 | 25.4 | 12.7 | 0.90 | 50 |
1 1/4 | 31.8 | 15.9 | 0.90 | 50 |
1 1/2 | 38.1 | 19.1 | 1.02 | 50 |
2 | 50.8 | 25.4 | 1.02 | 50 |
3 | 76.2 | 38.1 | 1.20 | 30 |
4 | 101.6 | 50.8 | 1.30 | 30 |
